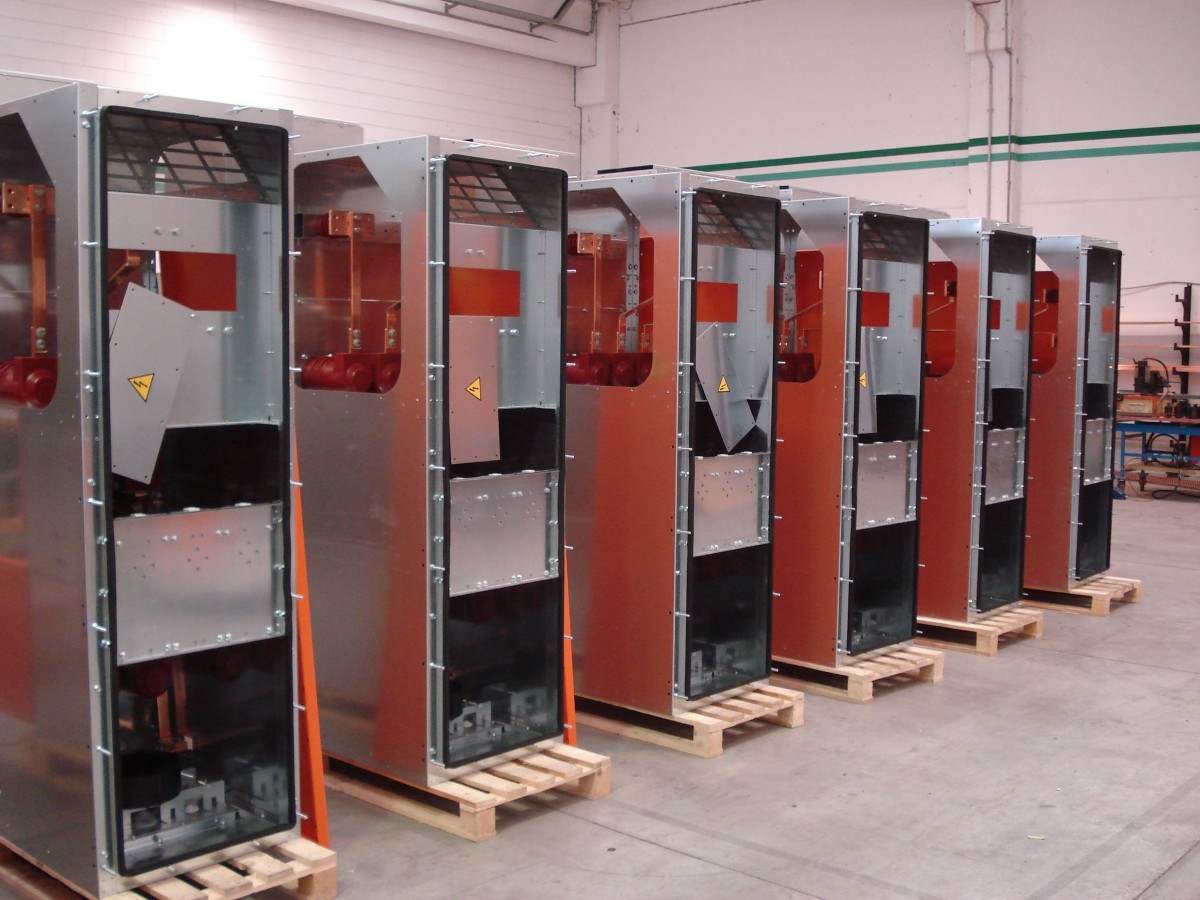

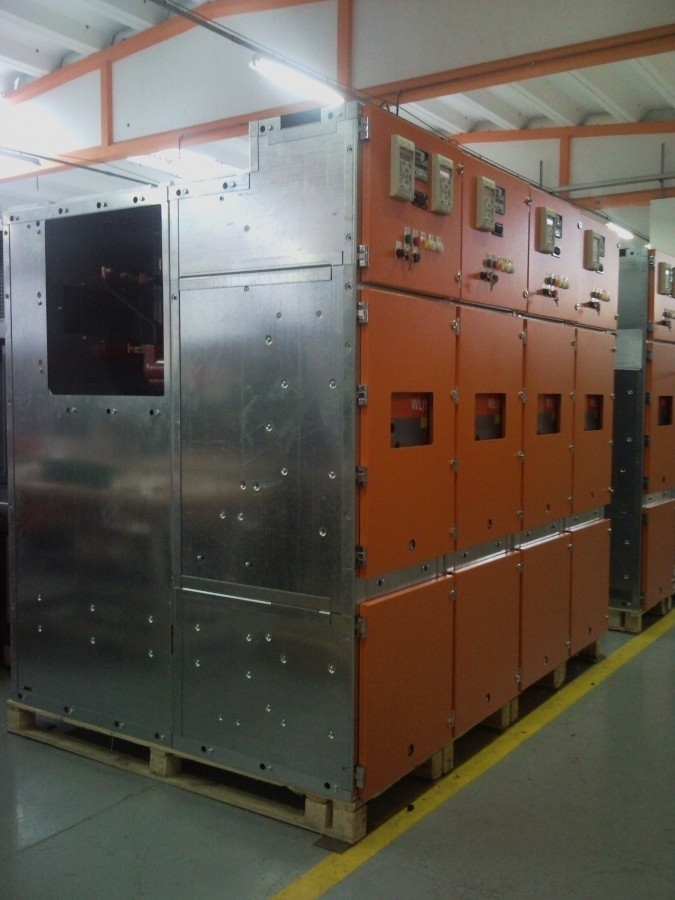

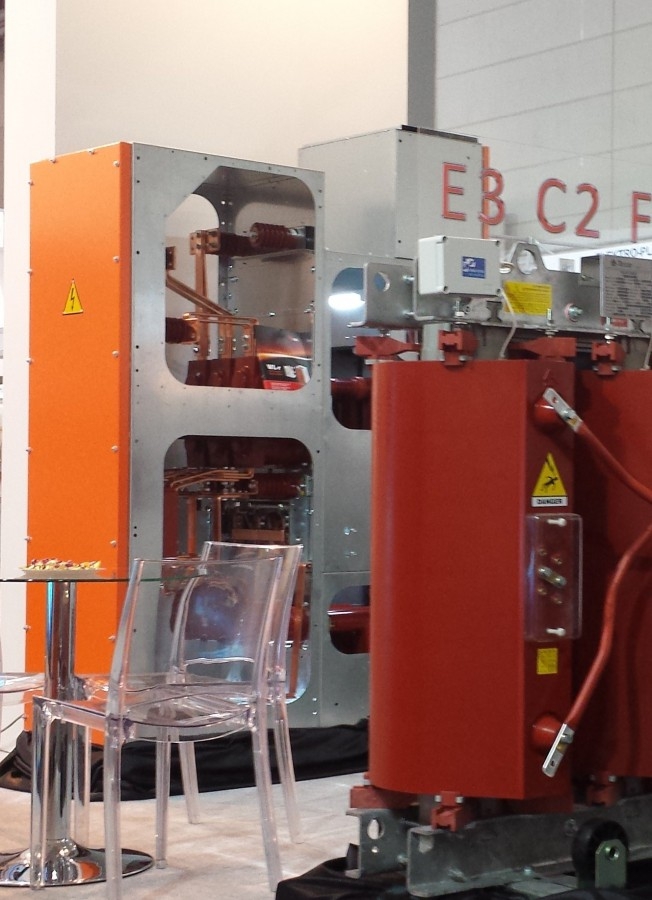

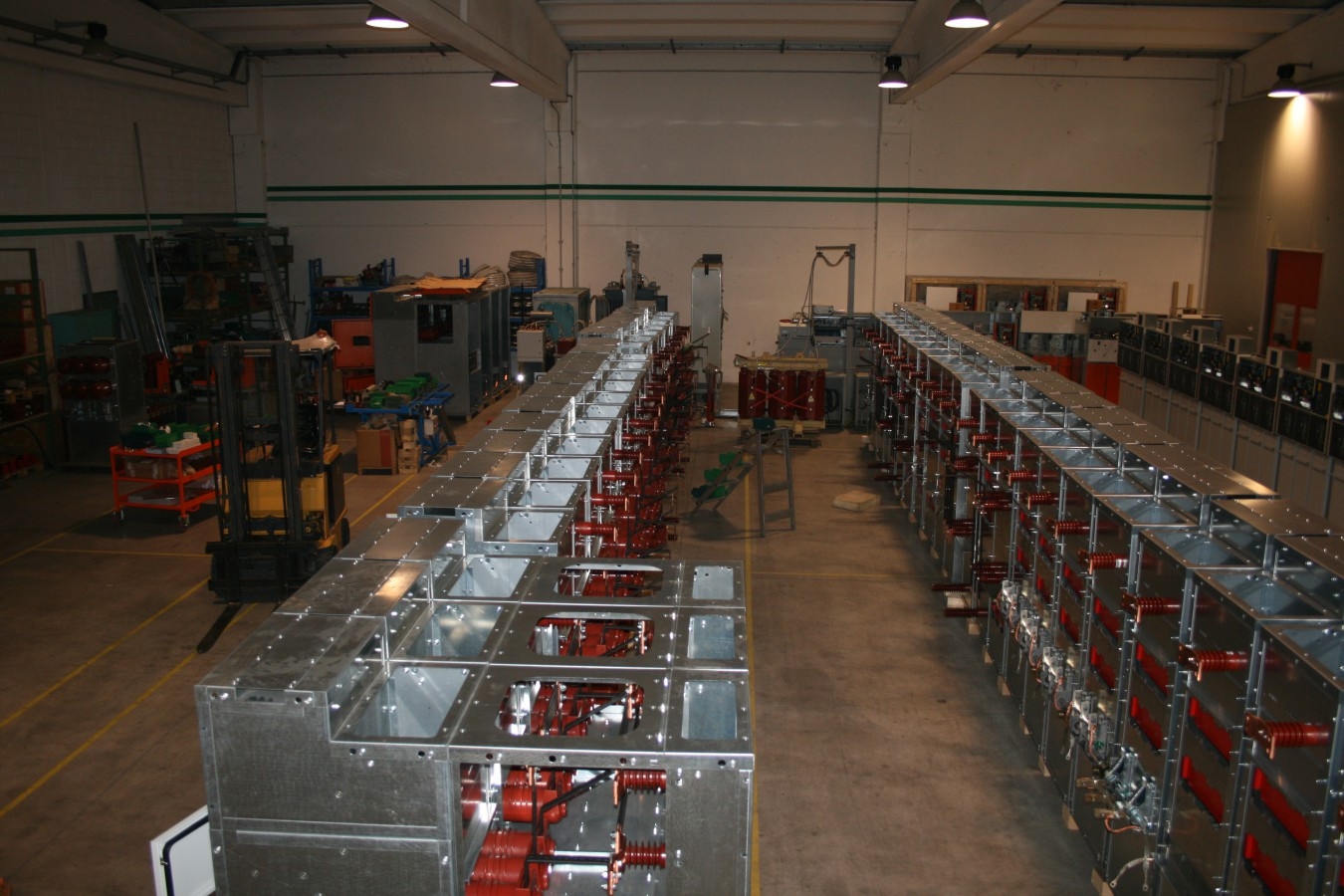

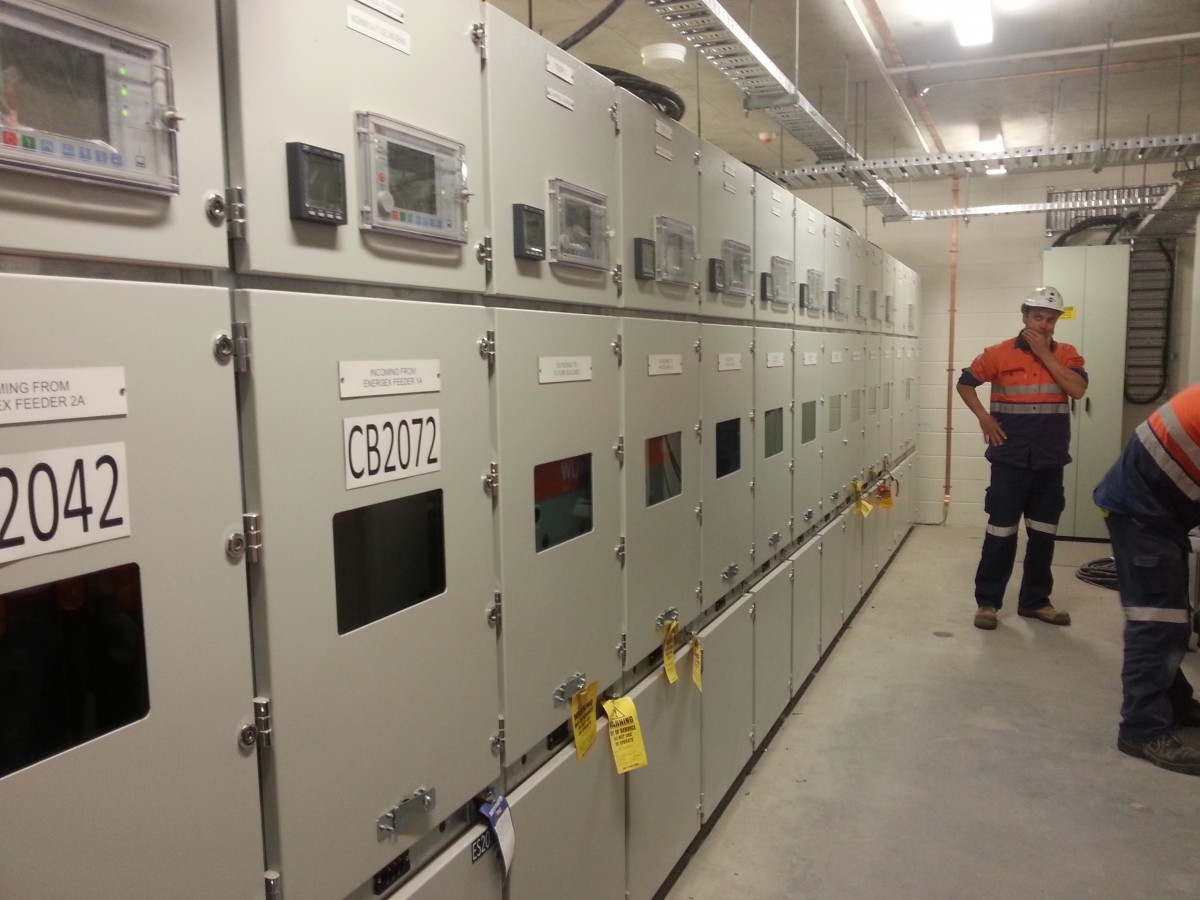

Die SYSclad MV-Schaltanlage ist eine standardisierte und modulare Anordnung von Metallbeschichtungsplatten (LSC2B-PM) mit einem luftisolierten Sammelschienensystem.
Die Panels sind mit herausziehbaren Vakuum-Leistungsschaltern der WL-r-Serie ausgestattet.
Jedes Panel und jeder Schaltkreis ist mit den erforderlichen mechanischen Verriegelungselementen ausgestattet, um maximale Bedienersicherheit zu gewährleisten.
Alle Schaltgeräte-Funktionseinheiten sind getrennt, um einen internen Lichtbogen gemäß IEC 62271-200 zu gewährleisten.
SYSCLAD - Primärschaltanlage für Hochspannung bis 3150A, 31,5kA, 12-17,5-24kV
|
Rated voltage |
kV |
12 |
17,5 |
24 |
|
Rated power-frequency withstand voltage 50Hz 1min |
kV (r.m.s.) |
28 |
38 |
50 |
|
Rated lightning impulse withstand voltage |
kV (peak) |
75 |
95 |
125 |
|
Rated frequency |
Hz |
50-60 |
||
|
Rated current main bus bars up to |
A |
3150 |
2500 |
|
|
Rated current functional units |
A |
630 |
630 |
|
|
Short-time withstand current |
kA |
25 - 3s 31,5 - 3s 40 - 3s * |
25 - 3s 31,5 - 3s ** |
|
|
Peak value |
kA |
62,5 80 100 * |
62,5 80 ** |
|
|
Withstand internal arc |
kA |
25 - 3s |
||
|
Protection degree internal / external |
IP |
2X / 4X |
||
* Available for versions 2500‐3150A
** Available for versions 1600‐2000‐2500A
