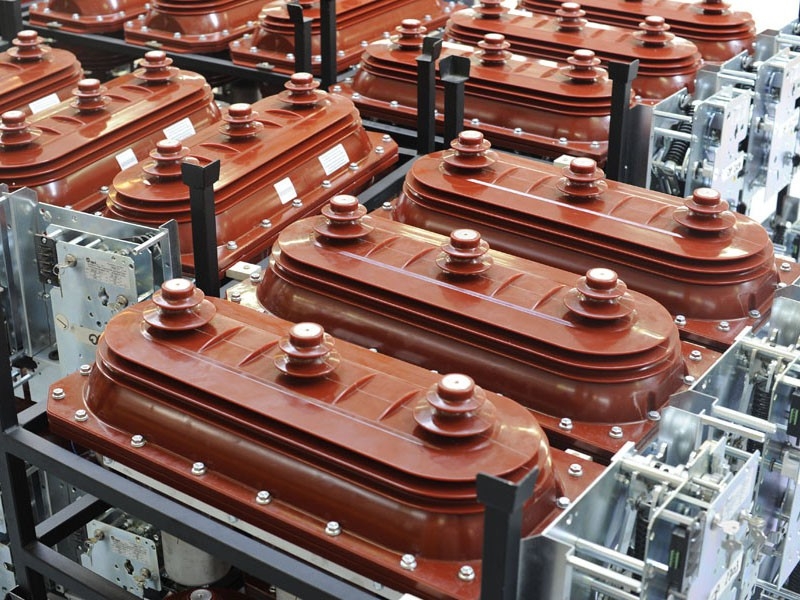

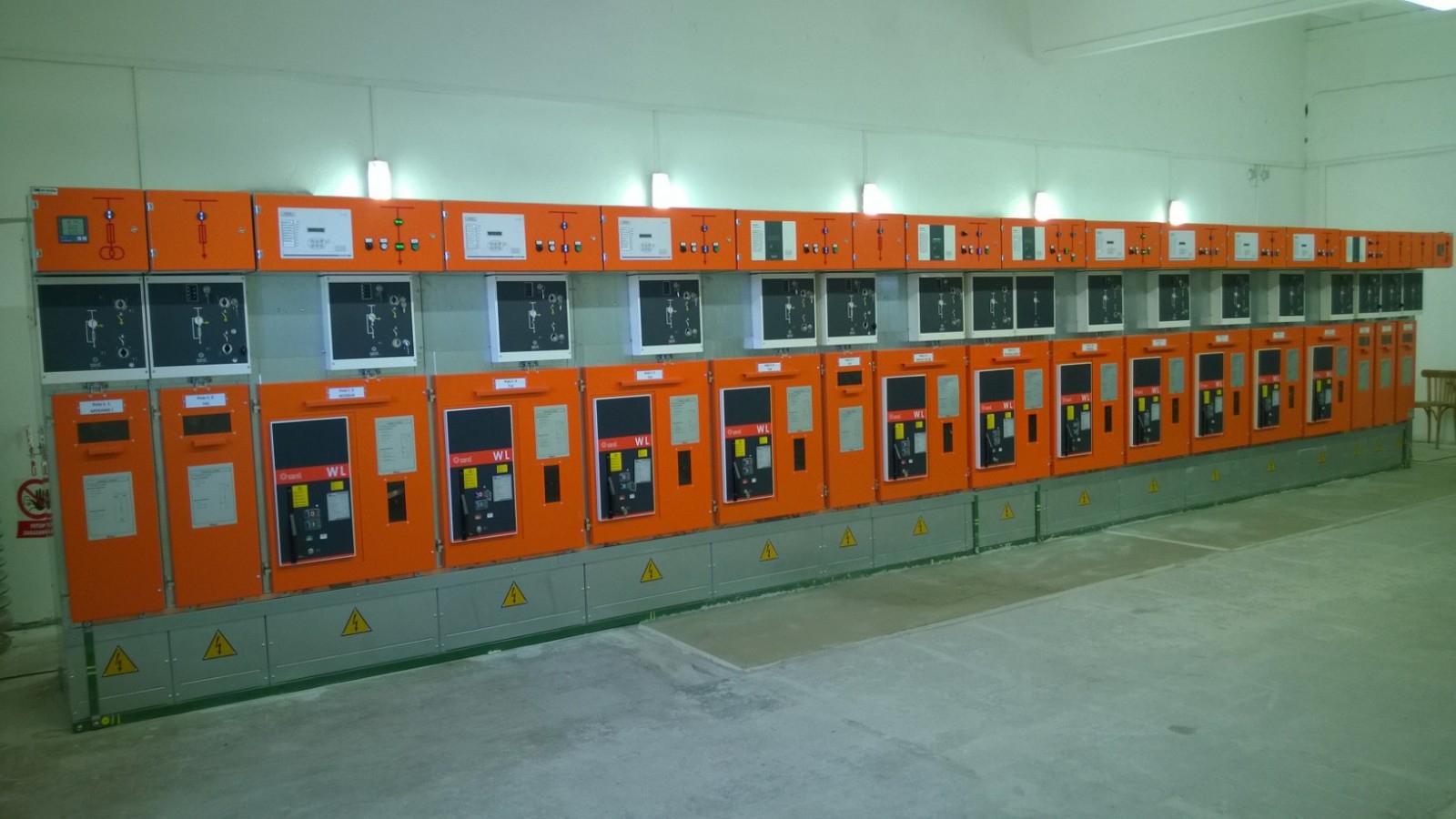

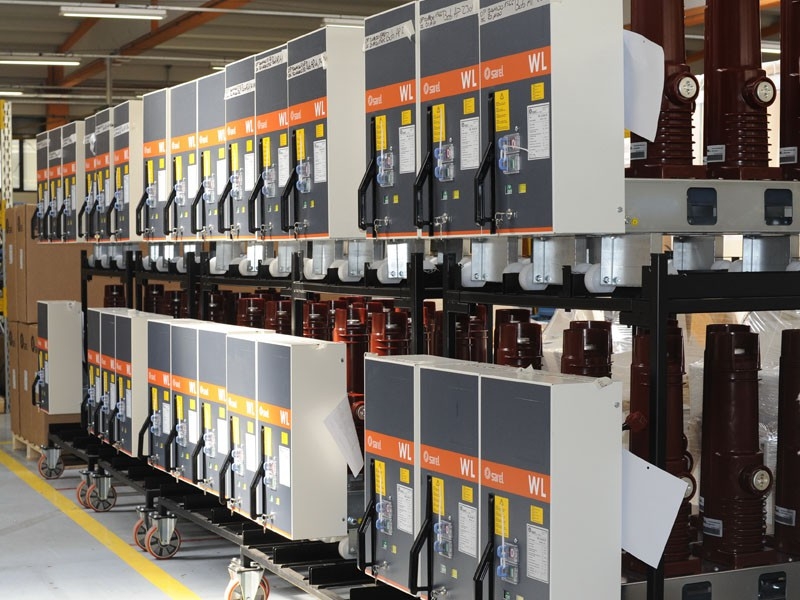

Die Hochspannungs-Schaltanlage der SYStem6-Serie besteht aus standardisierten, modularen und kompakten Gehäusen mit Gehäuseschutz und widerstandsfähigem Lichtbogen. Schaltgeräte sind gasgefüllte SF6-Lasttrennschalter und Vakuum-Leistungsschalter.

Die komplette Schaltgerätekonfiguration besteht aus Standardtypen.

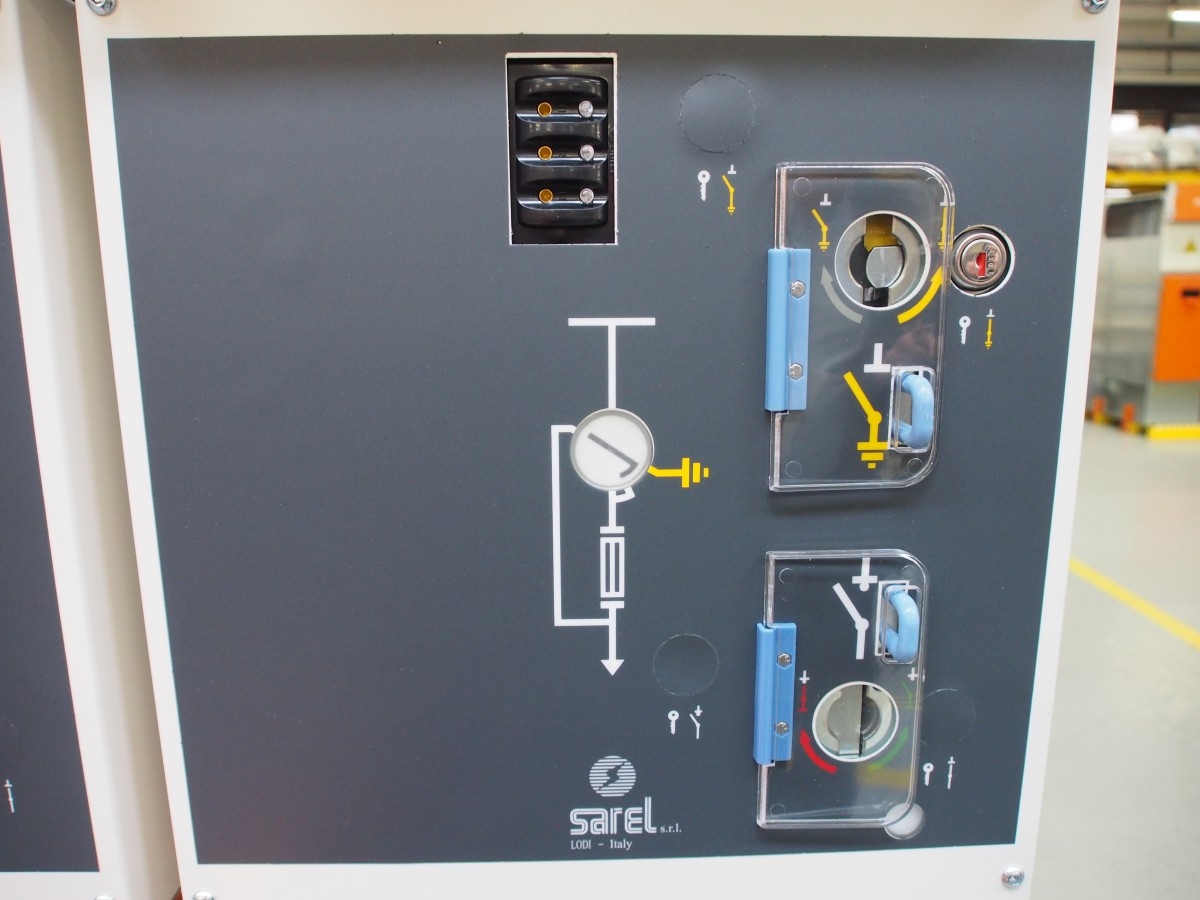

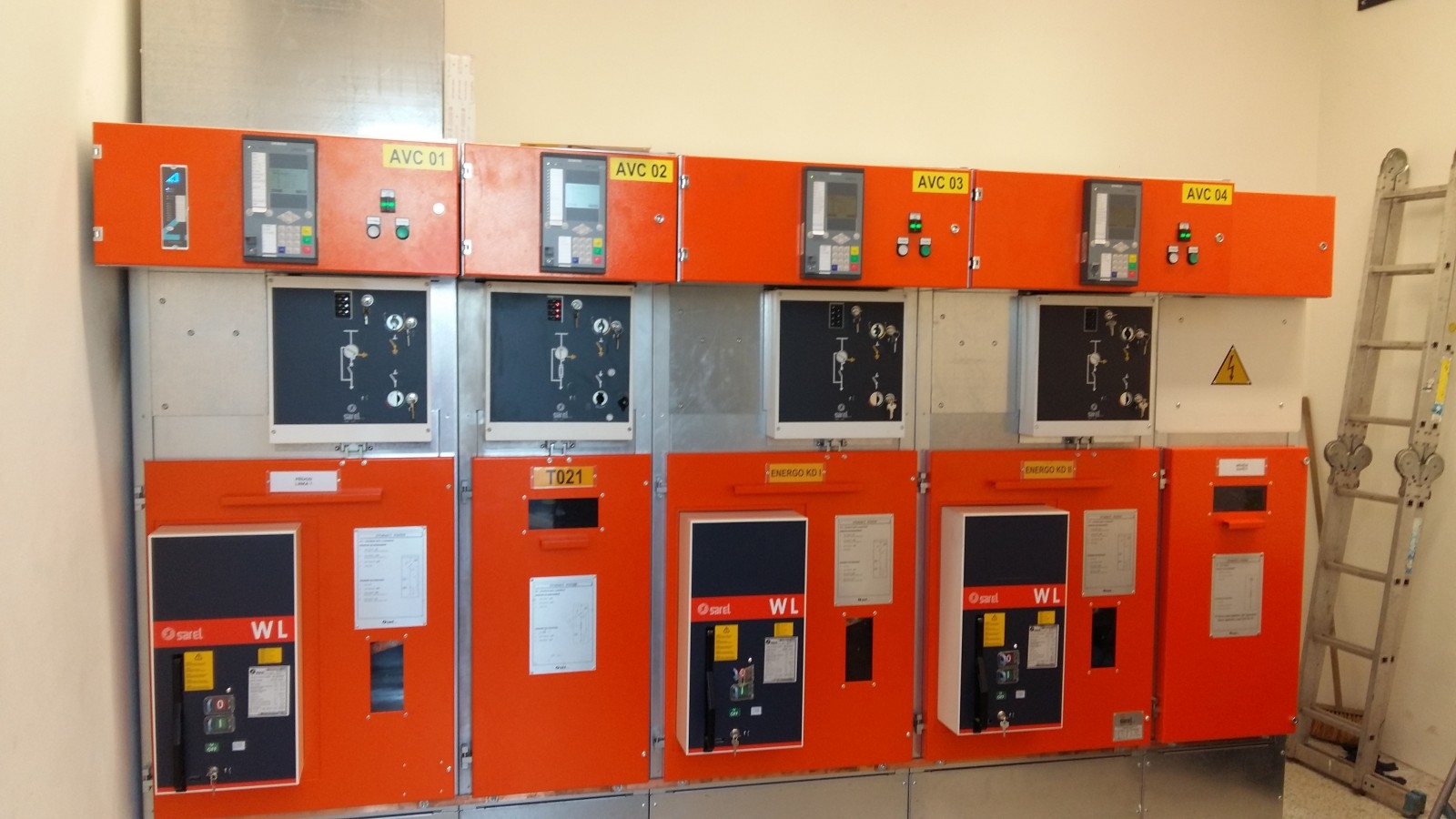

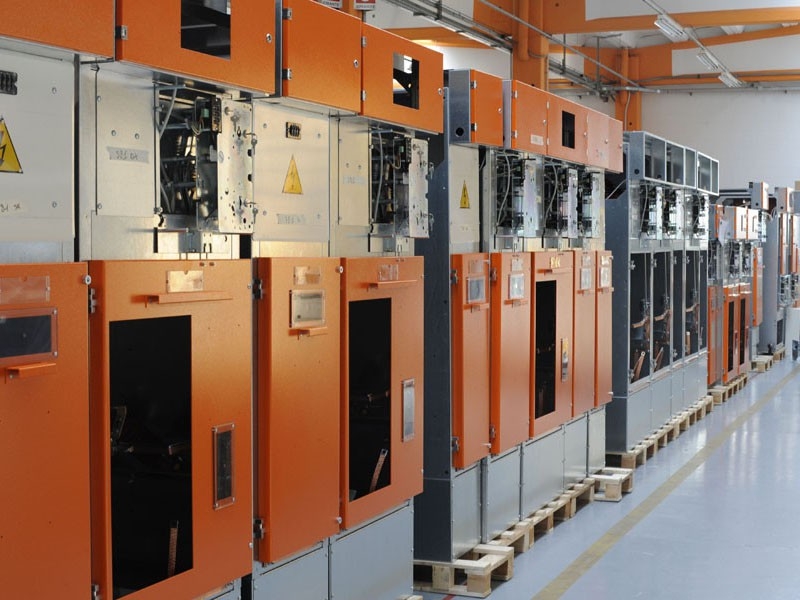

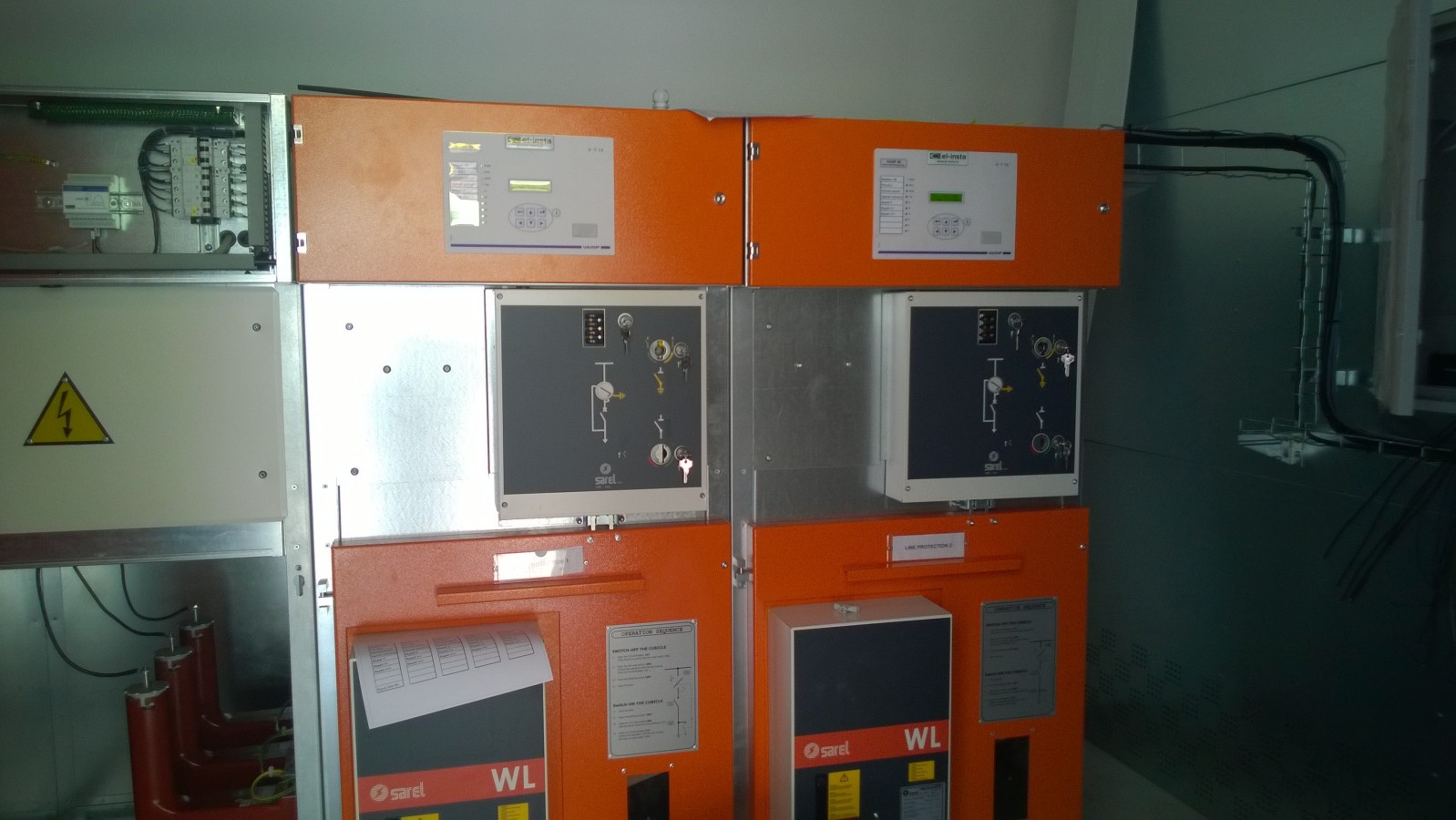

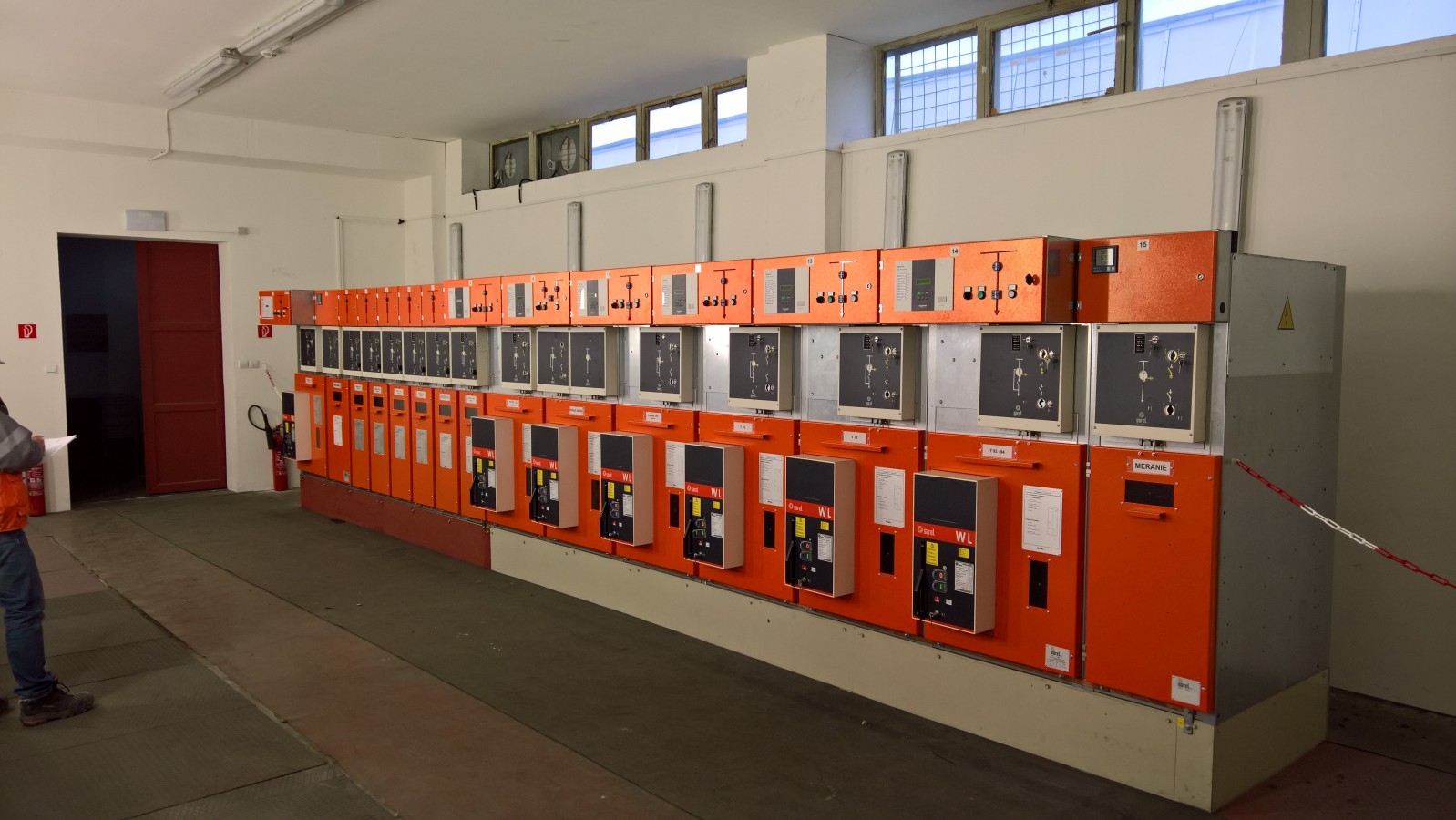

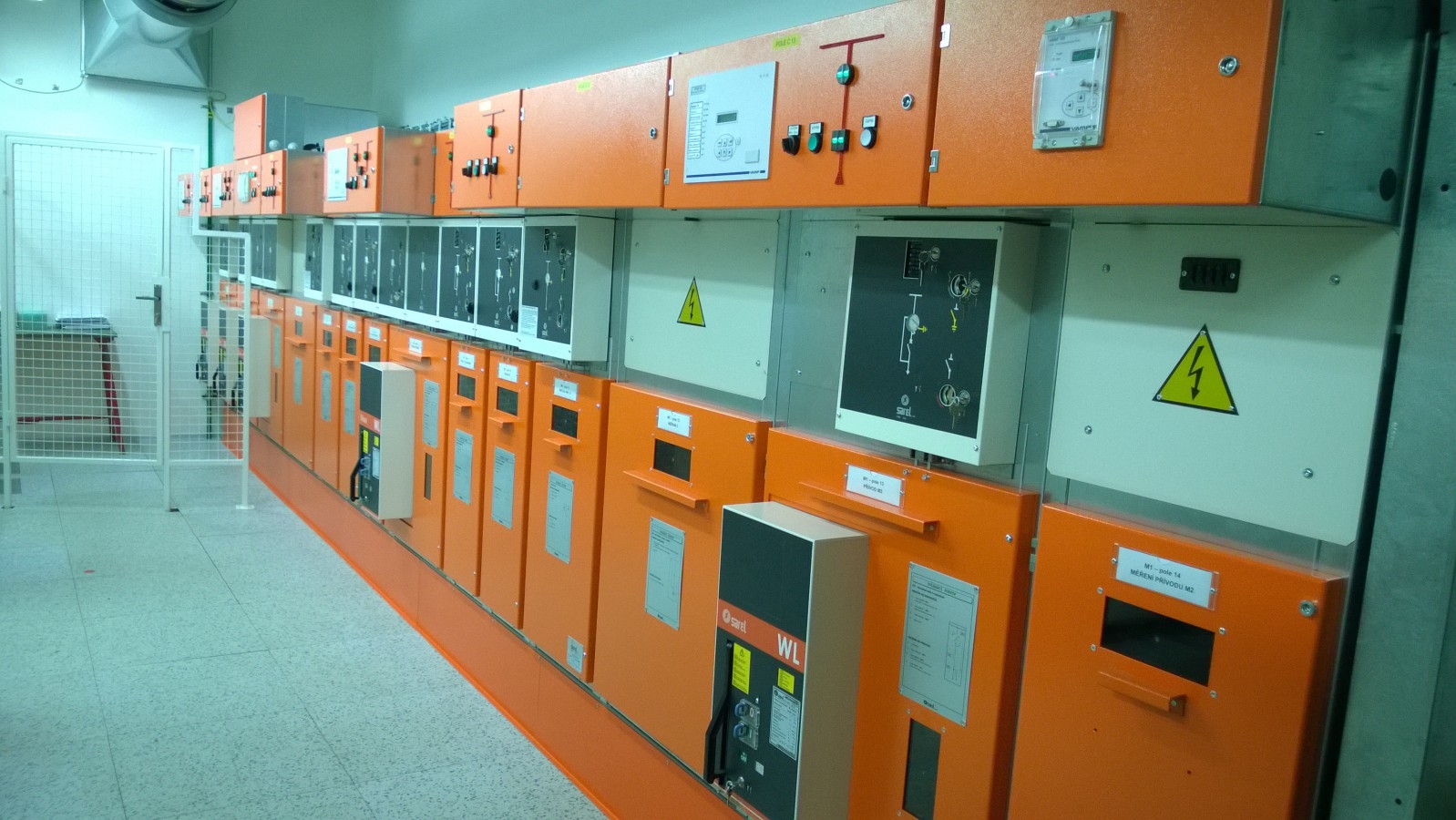

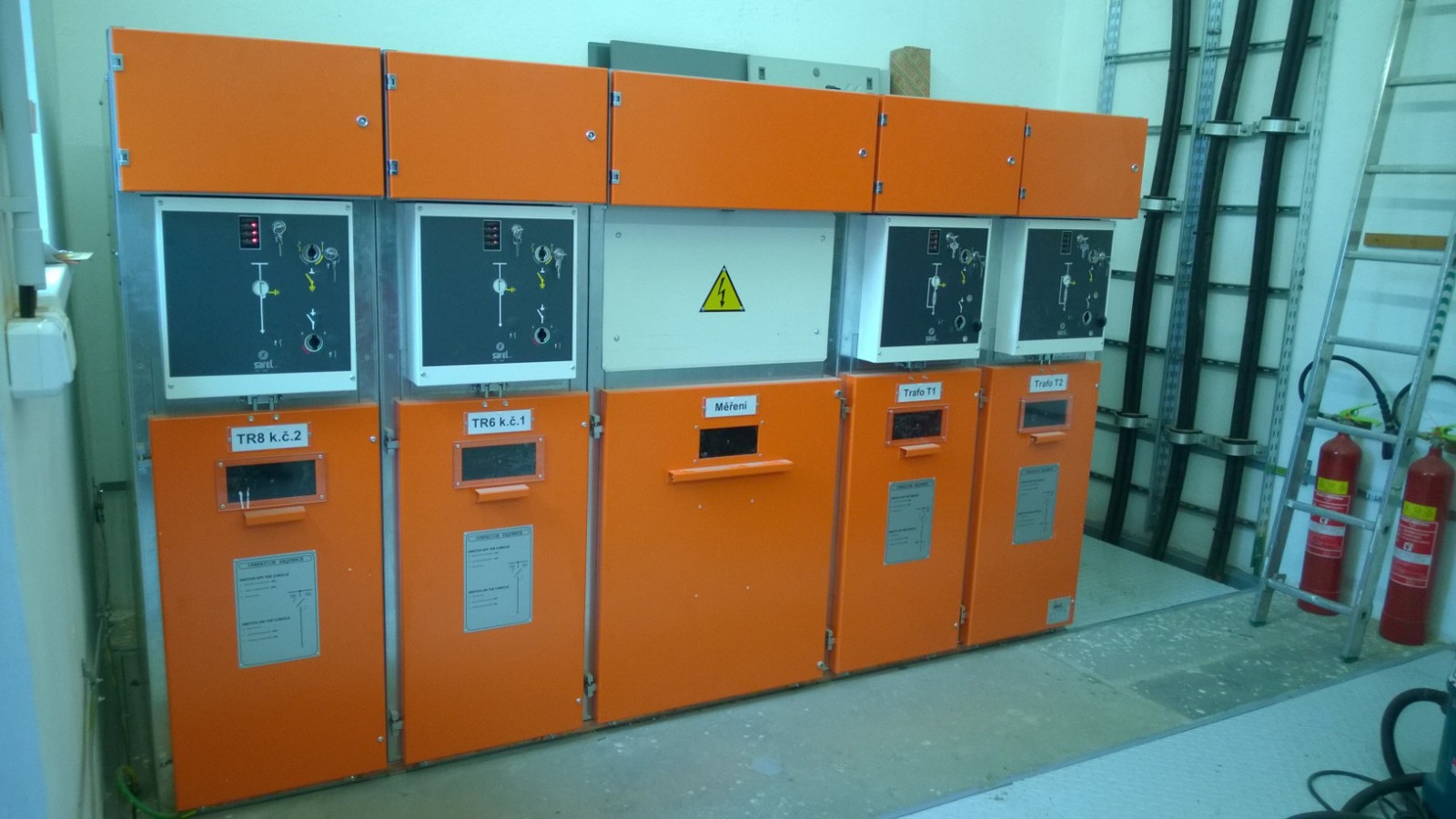

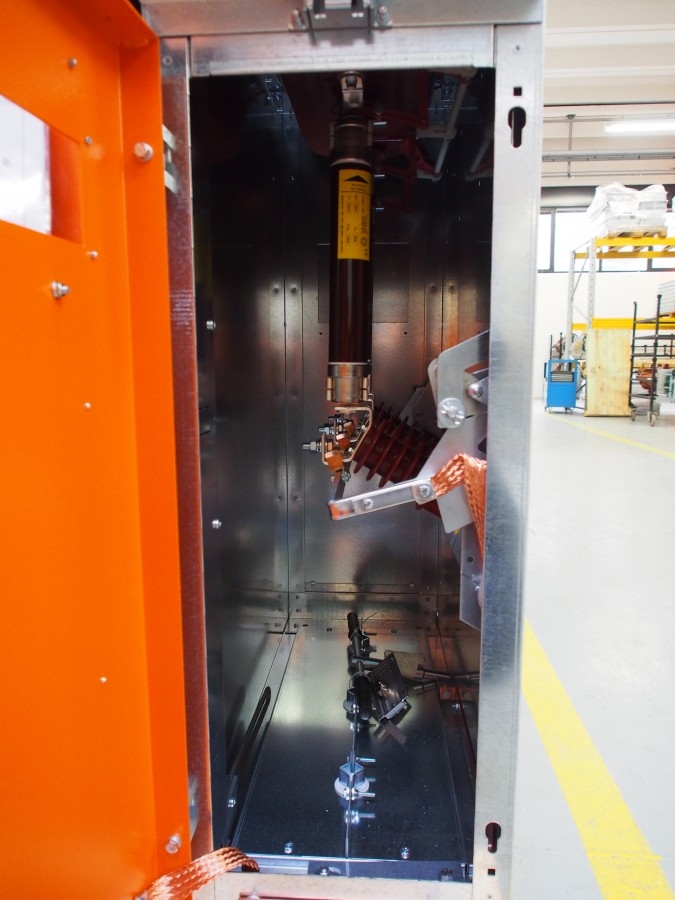

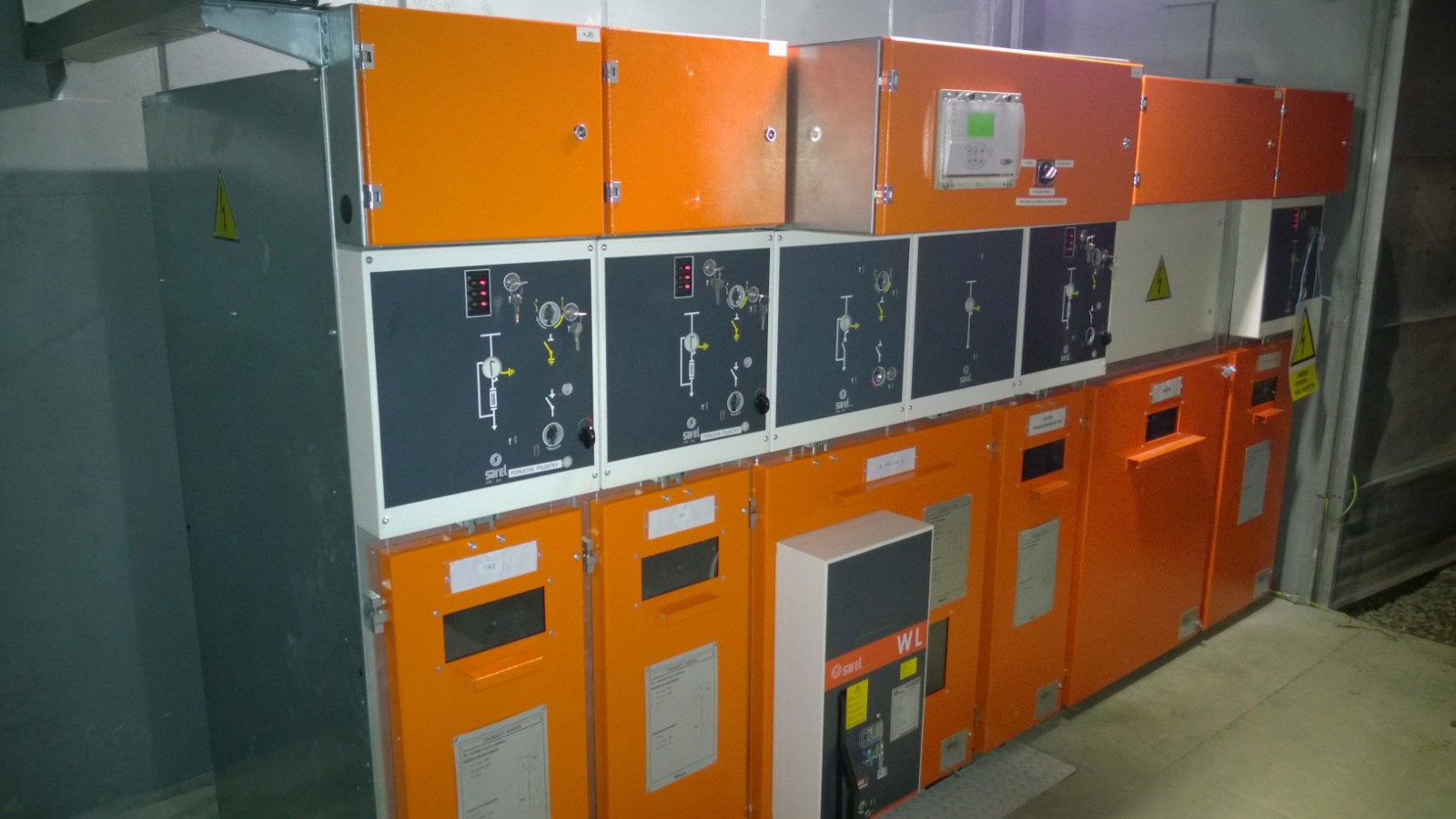

Jede Schaltanlage und Schaltung besteht aus den erforderlichen mechanischen Blockierungen und dem visuellen Schema mit Anzeigesignalisierung, um die Übersichtlichkeit und Sicherheit des Bedieners zu maximieren.

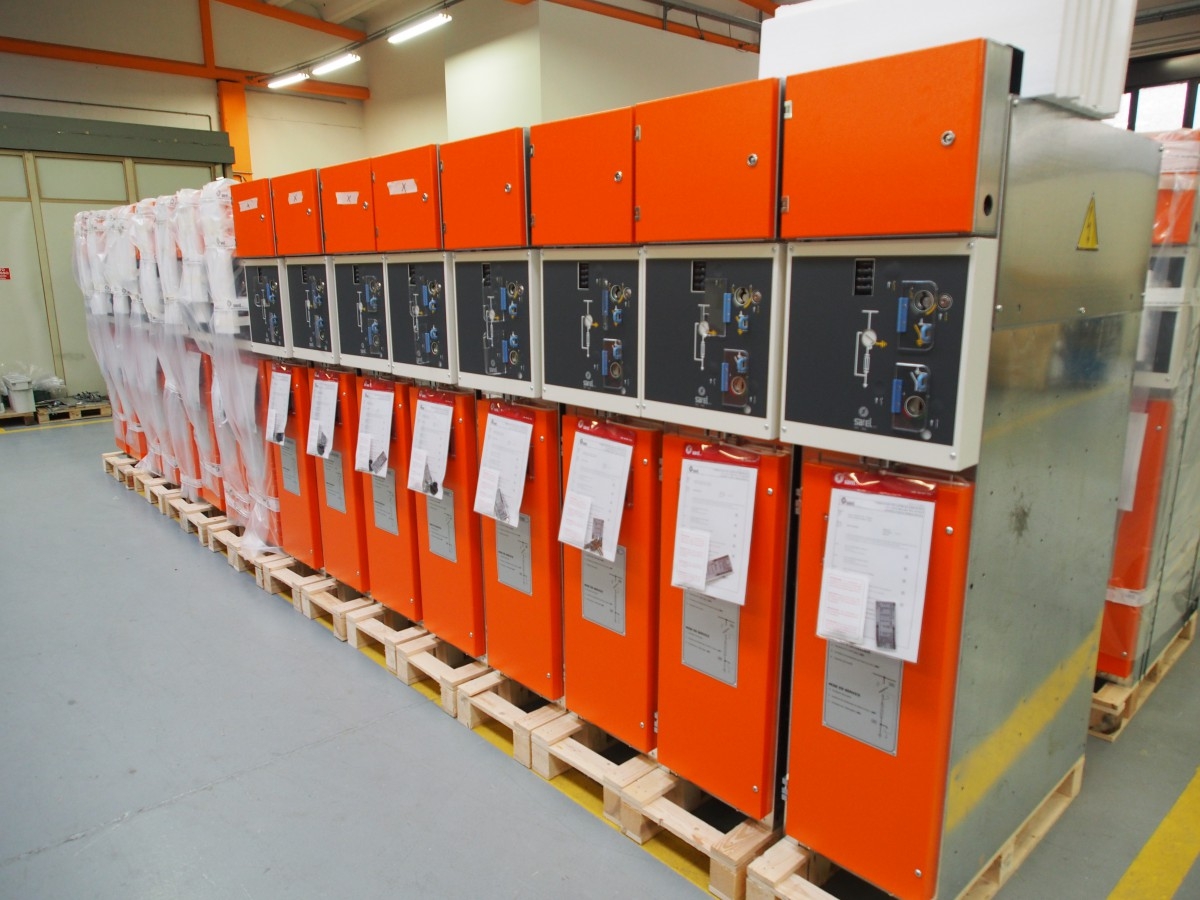

SYStem6 bis 36kV 1000A 20kA - Mittelspannungs-Sekundärverteilungsanlage - Hybridschaltmechanismus in SF6, Air Insulated Bus

Main electrical characteristics

Rated voltage	kV	12	17,5	24	36
Rated power-frequency withstand voltage 50Hz 1min	kV (r.m.s.)	28	38	50	70
Rated lightning impulse withstand voltage	kV (peak)	75	95	125	170
Rated frequency	Hz	50-60
Rated current main bus bars up to	A	1000
Rated current functional units	A	630 1000			400 630 1000
Short-time withstand current	kA	16 - 1s 20 - 3s 25 - 1s	16 - 1s 20 - 1s 20 - 2s
Peak value	kA	40 50 62,5	40 50
Withstand internal arc	kA	16-1s
Protection degree internal / external	IP	2X / 3X
