Die gießharzisolierten Strom- und Spannungswandler für Anwendungen bis zu 36kV entsprechen den Spezifikationen für Anwendungen in Kraftwerken und Energieverteilungssystemen.
Die zur Verfügung stehenden Genauigkeitsklassen sind für Messzwecke von 0,5 bis 0,2s. Messwandler sind mit Genauigkeitsklassen von 5P10 bis 5P30 (Stromwandler) und 3P-6P (Spannungswandler) erhältlich.
Produktlinien:

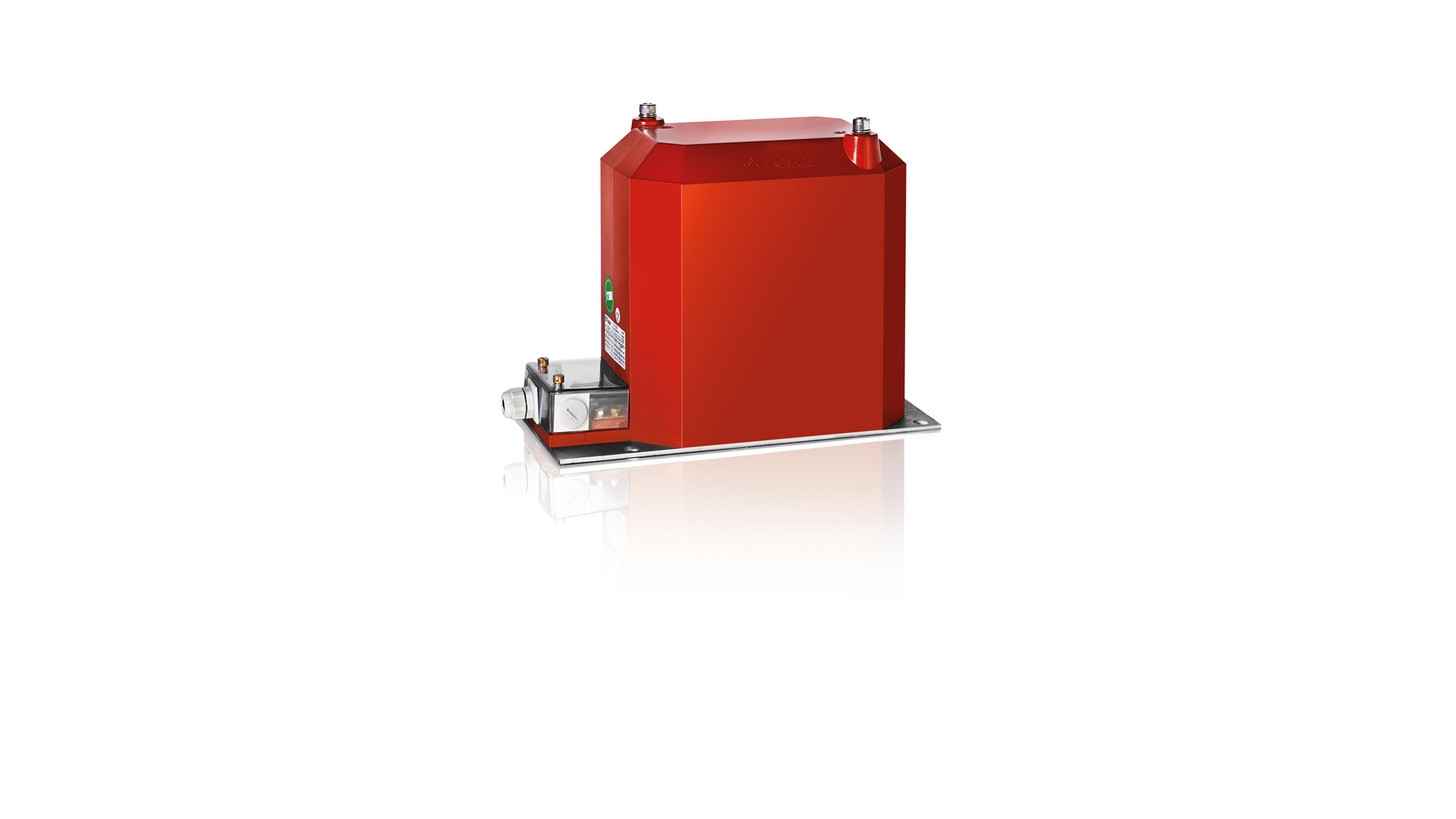

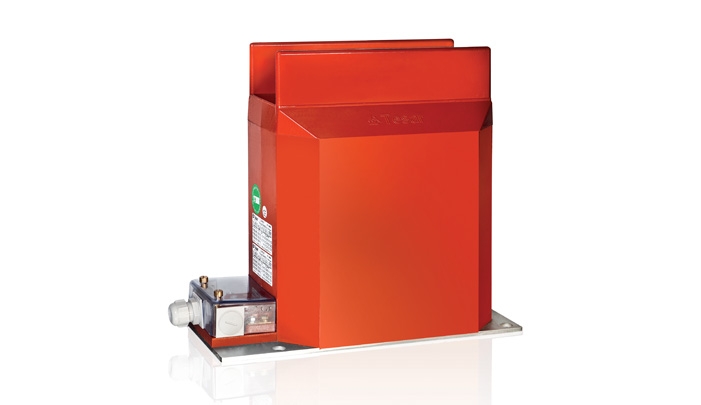

Spannungswandler haben den Zweck, auf der Sekundärseite einen Spannungspegel zu liefern, der proportional zu der Spannung der MV-Schaltung ist. Der Wandler kann als Ein- oder Zweipolige Ausführung ausgelegt werden. Die Wandler enthalten nur einen Magnetkern und sind mit einer oder mehreren Sekundärwicklungen ausgeführt. Die Spannungswandler dürfen auf der Sekundärseite niemals kurzgeschlossen werden. Die Erdungsklemme der Primärwicklung ist im Klemmenkasten geerdet. Die Spannungswander von Tesar sind in allen gängigen Bauformen erhältlich.

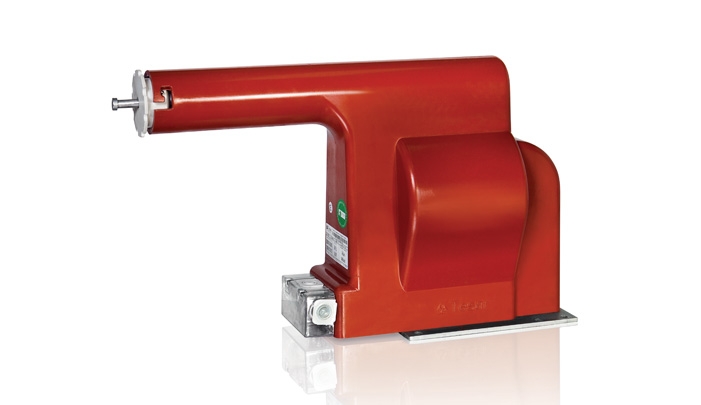

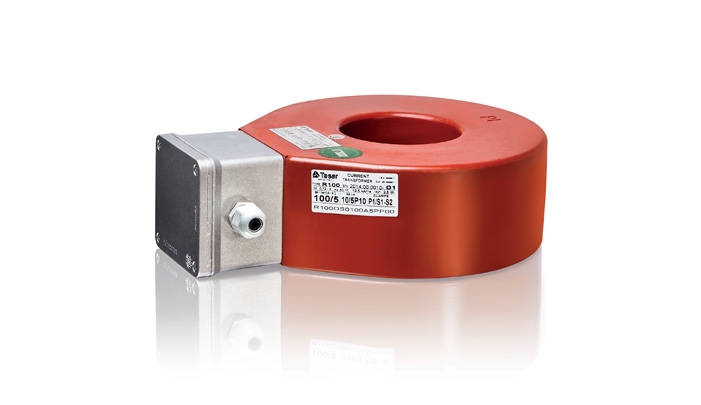

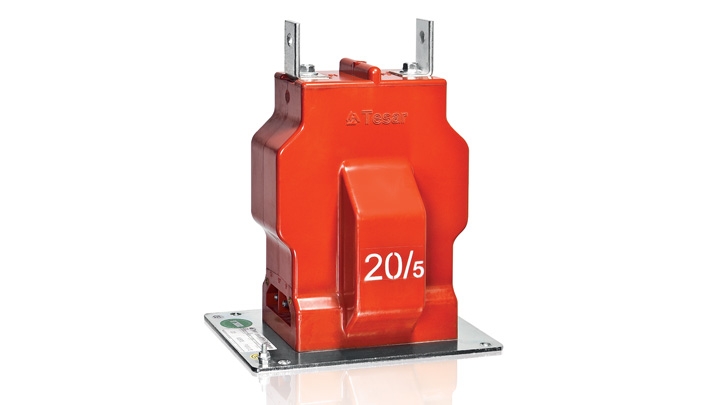

Ein Stromwandler ist ein Messwandler der einen hohen Primärstrom in ein gut verarbeitbares elektrisches Signal überträgt. Im engeren Sinne wird darunter ein auf messtechnische Erfordernisse ausgelegter Transformator verstanden, der zum potentialfreien Messen großer Wechselströme dient. Tesar Stromwandler sind in den gängigen Bauformen erhältlich. Für spezielle Anforderungen sind Stromwandler bis zu 3.000A und spezielle Durchführungswandler bis zu 20.000A erhältlich. Stromwandler für Differenzialschutz sind auf Anfrage erhältlich.
Hauptmerkmale:
Dank qualitativ hochwertiger Produktionsprozesse werden unsere Wandler hergesllt um die höchsten Genauigkeitsklassen zu erfüllen, die gemäss der gültigen Normen vorhergesehen sind. Sie können in den verschiedensten Anwendung eingesetzt werden wo höchste Genauigkeit erforderlich ist, wie z. B. Tarifzähler oder Prüflaboratorien.
Der moderne Produktionsprozess der Wicklungen verleiht dem Produkt ein hohes Mass an Zuverlässigkeit.
Das Giessharz und die Isolationsmaterialien, die während der Herstellung verwendet werden garantieren ein hohes Niveau von Brandschutz und verhindern die Entstehung und Emission von Gasen.
Tesar-Gießharz-Transformatoren sind so konstruiert, dass sie den härtesten Klima- und Umweltbedingungen standhalten.
